In de praktijk aangevraagde toepassingen voor grote autonome systemen. |
|

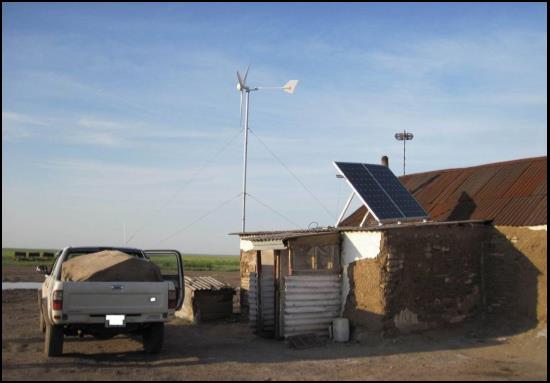

Autonoom systeem voor een toeristenverblijfplaats in Brazilië.
Onderstaande is de initiële vertrekbasis voor het concept maar naar verloop van tijd is dit gegroeid naar een meer centraal bestuur– en opvolgsysteem met zwaardere vermogens. 2 windmolens zijn geplaatst waarbij er 2 extra windmolens bijkomen. De omvormers zijn uiteindelijk zwaarder genomen. Hedendaags stellen wij dergelijke opstellingen op met een 48V oplossing. En meer functionele componenten. De panelen zijn panelen van 60Wp en op maat gemaakt i.f.v. transportmogelijkheden.
Opstelling grootste logeerplaats 1.505Wh/dag: wegens reserve vermogen en temperatuursverliezen nemen wij 3.000Wh/dag bij nominale temperatuur en met 10 uur vollicht/dag: 8 x 60Wp LCD multifunctionele laadregelaar voor 8 panelen (laadregelaar wordt niet tot maximum belast) AGM Gel deep cycle batterijcapaciteit 400Ah/24V (bij een temperatuur van 35° heeft men 10% rendementsverlies) Omvormer 3000W/24V (bij een omgevingstemperatuur van 35° heeft men 12% rendementsverlies)
Uitbreiding naar 2de logeerplaats: 8 x 60Wp (aan te sluiten op reeds voorziene laadregelaar 1ste batterijgroep) AGM Gel deep cycle batterijcapaciteit 24V/200Ah (bij een temperatuur van 35° heeft men 10% rendementsverlies) Omvormer 2000W/24V
Uitbreiding naar 3de tent: 8 x 60Wp (aan te sluiten op reeds voorziene laadregelaar 1ste batterijgroep) AGM Gel deep cycle batterijcapaciteit 24V/200Ah (bij een temperatuur van 35° heeft men 10% rendementsverlies) Omvormer van 2000W/24V
1 + 2 + 3 wordt een 1ste batterijcapaciteit met 3 omvormers.
4de logeerplaats: starten met afzonderlijke batterijgroep 8 x 60Wp LCD multifunctionele laadregelaar AGM Gel deep cycle batterijcapaciteit 400Ah/24V Omvormer 2000W/24V
Uitbreiding naar 5de logeerplaats: starten met afzonderlijke batterijgroep 8 x 60Wp (aan te sluiten op reeds voorziene laadregelaar 2de batterijgroep) AGM Gel deep cycle batterijcapaciteit 200Ah/24V Omvormer van 2000W/24V De site in opbouw.
Uitbreiding naar 6de logeerplaats: (aan te sluiten op reeds voorziene laadregelaar 2de batterijgroep) 8 x 60Wp AGM Gel deep cycle batterijcapaciteit 200Ah/24V Omvormer 2000W/24V
4 + 5 + 6 wordt een 2de batterijcapaciteit met 3 omvormers
Lounge/pool/bar: 26 x 60Wp LCD multifunctionele laadregelaar AGM Gel deep cycle batterijcapaciteit 1.000Ah/24V Omvormer 3000W/24V
Tuinverlichting: 40 lichtpunten van 5W – LED verlichting branden 8 uur per dag 8 x 60Wp LCD multifunctionele laadregelaar AGM Gel deep cycle batterijcapaciteit 400Ah/24V Omvormer 2000W/24V
De tuinverlichting kan gebeuren op (12V of) 230V met LED’s. De sturing ervan kan gebeuren met timers en/of bewegingsmelders en/of schemersensoren.
Persoonlijk zou ik de energievoorziening van de tuinverlichting koppelen met de lounge en eventueel 8 panelen van 60Wp bijplaatsen. Vervolgens de energiegroep voor de tuinverlichting voorzien van een instelbare batterijbeschermer. Op deze wijze heeft men extra vermogen voor de lounge.
Andere mogelijkheid: men kan de energievoorziening van de tuinverlichting zo schakelen dat deze fungeert als Back-up systeem bij stroompanne.
Iedere tent kan ook afzonderlijk opgestelde worden. Voordeel: iedere tent is autonoom. Voordeel van te groeperen: indien 1 logeerplaats niet bezet is dan is er meer capaciteit voor de andere logeerplaatsen + 1 groep van de logeerplaats kan fungeren als back-up voor de lounge of andere kringen. Andere back-up scenario’s zijn mogelijk: te bespreken en uittekenen.
Het voorgestelde systeem kan men steeds uitbreiden met batterijen en lichtpanelen om meer vermogen en autonomie te verkrijgen. Hierbij moet rekening gehouden worden tussen vermogen panelen en batterijen met in achtneming de omgevingstemperatuur-tabellen.
Andere alternatieven kunnen samengesteld worden. Men kan het systeem uitbreiden met (remote) controle panelen en systeembeheer systemen. Dit kan naderhand geïnstalleerd worden nadat het volledige systeem in werking gesteld is.
Bij gebruik van een generator kan er voorzien worden dat deze de batterijen bijladen maar gebruik van een generator is niet wenselijk door de klant. Bepaalde omvormers kunnen met een generator verbonden worden zodanig dat deze automatisch switched naar generatorspanning. Deze functie kan naderhand toegevoegd worden door gebruik te maken van een afzonderlijk omschakelunit.
In het voorstel hebben wij geen rekening gehouden met project tegemoetkoming welke zeker zullen volgen. Voor de tegemoetkoming worden de fabrikanten gecontacteerd om een extra inspanning voor dit project te verwezenlijken.
Opmerking: heden kan het beheer met heel wat andere mogelijkheden toegepast worden. Een voorbeeld: overtollige energie kan gebruikt worden om water op te warmen. De panelen worden opgesteld zodanig dat deze fungeren als carport. Er wordt gebruik gemaakt van 100Wp panelen i.p.v. 60Wp panelen. |
|
Vraag: ik word binnenkort eigenaar van een chalet. De chalet ligt in recreatie zone maar er is geen elektriciteit voorzien in het gebouw.
Ik zou graag een autonome installatie voorzien zodat het mogelijk is de chalet het hele jaar door te gebruiken. Oriëntatie dak is mooi zuid!
De bedoeling is normaal gezien enkel tijdens de weekends. Maar in de zomer is het mogelijk dat we hier langer zijn.
Het gebruik omvat vooral kleine koelkast, verlichting, radio, laders van GSM/laptop, wat keukengereedschap, sporadisch een haardroger.
Voor grote vermogens is het de bedoeling de generator op te starten zoals de pomp voor de watervoorziening.
In die zin had ik gedacht aan een geïnstalleerd vermogen van +- 300Wp. Graag uw mening hierover. Als u hier een ander vermogen aanraad, mag u de offerte hieraan aanpassen
Kan u een voorstel maken voor levering (afhaling) van volgende materialen:
· Zonnepanelen +- 300Wp (liever niet één groot paneel maar twee of drie) · Bevestigingmiddelen (dak bestaat uit roofing shingels), bestaat hier een soort diefstal beveiliging? · Spanningsregelaar (ifv vermogen) liefst met LED display · ACCU's graag voorstel vermogen en type (misschien twee voorstellen ifv levensduur) · bekabeling alsook schema · Sinus omvormer heb ik! Normaal gezien zouden we enkel 220 voorzien in de chalet of raad u aan om toch circuit op 12V te voorzien Wel graag ook voorstel voor lader van Accu's zodat we zodra we generator aanzetten ook de accu's kunnen laden. Alvast bedankt voor uw spoedig antwoord,
Antwoord: Volgende oplossing kan ik u aanbieden:
2 x 150Wp monokristallijn 1 x 20A temperatuur geregelde en multifunctionele instelbare LCD-laadregelaar 2 x 200Ah AGM batterijen Om meer buffercapaciteit te hebben kan men eventueel een 3de batterij schakelen. 2 x 35mm² kabel 4mm² flexibele PV-kabel 2 ringtongen Contactdoos + 2 x clip WAGO + 2 ringtongen 3-traps lader 40A/12V + aansluitkabels Schema stel ik ter beschikking en leg uit aan de hand van het materiaal hoe alles aangesloten kan worden en waarop men moet letten. op maat gezaagde rail: 2 x 1m70 4 x bevestingsbeugels 5 mm inox 4 eindklemmen 2 tussenklemmen 4 hamerkopbouten
Wat betreft anti-diefstal zal ik tonen wat men kan doen met de bevestiging. Men kan een 12V circuit aanleggen voor bepaalde applicaties zoals voor LED-verlichting op 12VDC e.a. . Hiertoe kan men gebruik maken van de instelbare functies op de laadregelaar. Ook heb ik nog andere op 12V werkende toepassingen: timers, schemer detectie, 12V LED spots (van de verlichting op LED kan ik de lichtintensiteit laten zien en het verschil tussen gewone en hogere intensiteitsverlichting), … .
Al het voorgestelde materiaal is op voorraad en kan meegenomen worden.
|
|
Vraag: Geachte,
Antwoord: Geachte,
In het putje winter dient men te rekenen met minstens een vermogen van 200Wp aan zonnepanelen te rekenen. Bij kritieke toepassingen zonder generator gaat men zelfs naar het dubbele toe. Over een jaarperiode gezien plaatst men een 120Wp zonnepaneel. Om zeker te zijn dat men geen tekort komt aan energie voorziet men een generator met bulklader. De batterijcapaciteit kan gekozen worden zodanig dat er 1 dag of meer overbrugt kan worden.
Mogelijke goedwerkende oplossing: 200Ah AGM batterij (fabrikant zegt dat bij goede werking de levensduur 13 jaar en meer is) 2 x 120Wp levensduur 30 à 35 jaar LCD-laadregelaar met uitlezing van de spanning, laadstroom, status batterij, … (minimum levensduur: 8 jaar tot veel langer) 650W generator = 90 Euro (afhankelijk van de zorg, een generator heeft weinig slijtage) Bulklader 20A = 150 Euro (minimum ongeveer 8 jaar en langer, laders gaan vaak zeer lang mee)
De materialen hebben wij op voorraad. |
|

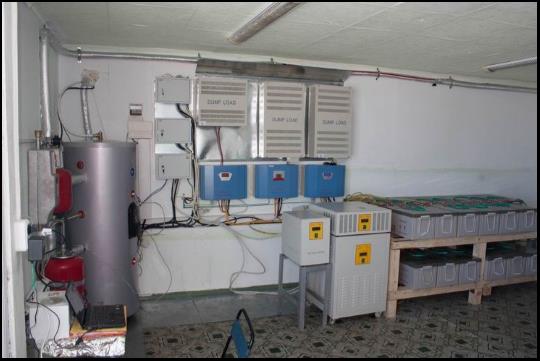

Autonoom systeem voor logeer en verblijfplaats in Frankrijk. Een gelijkaardig systeem is opgezet in Spanje en in malaga.
Aan te sluiten woningen en ruimten: Woning 1: 6kWh/d à16A Woning 2: 6kWh/d à16A Woning 3: 6 kWh/d à 16A Schuur A: 1kWh/d à10A Schuur B: 1kWh/d à 10A (380V voorzien) Verhuurwoning C: 1kWh/d à16A Verhuurwoning D: 1kWh/d à16A Verhuurwoning E: 1kWh/d à16A Totaal: 23kWh/d nodig of m.a.w. een verbruik van 8.400kWh op jaarbasis
Er kan in fazen gewerkt worden en zien hoever men met de energie komt. Op deze manier werken is het meest logische. Alternatieven kunnen uitgewerkt worden. Alles hangt samen met het gewenst comfort en budget.
Fase 1: dit is een hoog kwalitatieve en duurzame oplossing - 8 x 2000Wp - 1 x 60A LCD/LR - 1 x SM5048 - 400Ah/48V AGM batterijcapaciteit
Voor de volgende fazen kunnen verschillende combinaties genomen worden. Fase 2: uitbreiding voor zwaardere verbruikers en een grotere autonomie - 4 x 2000Wp - 1 x SM5048 Fase 3: uitbreiding naar een grotere autonomie - 4 x 2000Wp - 1 x 60A LCD/LR - 200Ah/48V AGM batterijcapaciteit Fase 4: uitbreiding voor zwaarder verbruik en een grotere autonomie - 4 x 200Wp - 1 x SM5048 Fase 5: uitbreiding voor zwaarder verbruik en een grotere autonomie - 4 x 2000Wp - 1 x 60A LCD/LR - 1 x SM5048 - 200Ah/48V AGM batterijcapaciteit
Met de voorgestelde oplossing kan men gemakkelijk alle soorten opwekking en distributie combineren. Denk aan windmolens, generatoren, gecombineerde netkoppeling (kan uitgewerkt worden), bulkladers, … . Op deze manier kan er eventueel uitgespaard worden aan panelen en/of batterijcapaciteit. Opmerking: i.p.v. de SM5048 kan men gewone omvormers nemen hiertoe is het budget kleiner maar de mogelijkheden dalen ook.
Totale oplossing: (zoals eerder beschreven is het beter om in fazen te werken) Volledig autonome totale oplossing: men kan voorzien dat er netgekoppeld kan worden waardoor er minder batterijcapaciteit nodig is. 24 x 2000Wp 3 x 60A LCD/LR 4 x SM5048: parallel werking: 5000W/toestel en dit is cumuleerbaar door gebruik te maken van meerdere toestellen. Per toestel kan men tot max. 6500W belasten gedurende 30’. 3-fazen is mogelijk. Het is mogelijk dat men met 3 toestellen toekomt i.p.v. 4 toestellen.) 800Ah/48V AGM batterijcapaciteit SM6000 (speciaal toestel die gebruik maakt van de overtollige energie om bvb. een gecombineerde boiler elektrisch op te warmen) |
|
Bij deze geven wij een aantal voorbeelden aan van grotere autonome systemen.
Bij de opbouw van autonome systemen primeert voor ons: · de kwaliteit van de installatie · de opbrengst · de levensduur: hierbij is de technologie keuze van uiterst belang · de uitbreidbaarheid van een systeem
Wij staan steeds open voor alle vragen en opmerkingen.
Aanvragen worden behandeld tijdens een gezamenlijk gesprek. Via mail is het zeer moeilijk (lees: niet haalbaar) om een juiste oplossing voor te stellen. Er zijn teveel technische parameters die wij moeten weten. Slechts wanneer al de belangrijke parameters ons bekend zijn kunnen wij een goedwerkende oplossing aanbieden. |
